一、系统简介：
1.1红桃国际 剂简介

七氟丙烷（HFC—227ea）是一种以化学方式红桃国际 为主的洁净气体红桃国际 剂，他无色、无味、低毒、不导电、不污染被保护对象，是卤代烷红桃国际 剂较理想的替代物。该红桃国际 剂红桃国际 效能高，速度快。

1.2系统特点

我公司生产的七氟丙烷红桃国际 系统，借鉴了国内外同行的先进技术，强度高，保险系数大，工作可靠。操作维修方便。同时具有自动、手动和机械应急启动等多种启动方式，系统安全可靠。

1.3系统组成

该系统主要由红桃国际  剂储瓶，瓶头阀、柜体、压力讯号器、安全阀、喷嘴、等组成。

1.4系统分类
按保护对象分为：全淹没红桃国际 系统和局部应用红桃国际 系统。
按保护区域分为：单元独立系统和组合分配系统。

按系统结构分为；有管网红桃国际 系统和无管网红桃国际 系统系统。

5适用范围
1）无自动喷淋系统或使用水喷淋系统会造成水损失的设备。
2）贵重物品、无价珍宝、公司资料档案、图书馆、档案馆等。
3）电气设备：如计算机房、配电室、电讯中心及电气设备等。
4）可扑救A、B、C各类红桃国际。
5）活泼金属、金属氢化物和红桃国际 前不能切断气源的红桃国际除外。

二、主要技术参数

七氟丙烷自动红桃国际 系统主要技术参数（表1）

形式		固定式
充装压力		2.5MPa
气瓶容积L	七氟丙烷储瓶	70，90，120，150
储瓶间环境温度	0℃~50℃
使用电源	启动电源    ;                DC24V   1.5A
	备用电源       ;              DC24V
启动方式	电动启动	DC24V~28.8V
	应急机械手动启动	机械操作力≤150N
启动延时		0~30S( 可调)
红桃国际 剂喷射时间		≤10S
最大单区保护面积		500m2
最大单区保护容积		1600m3
保护区环境温度		≥0℃

三、  系统组成及工作原理

3.1 工作原理
无管网系统的启动方式有三种，即电动启动、手动启动、应急机械手动启动。

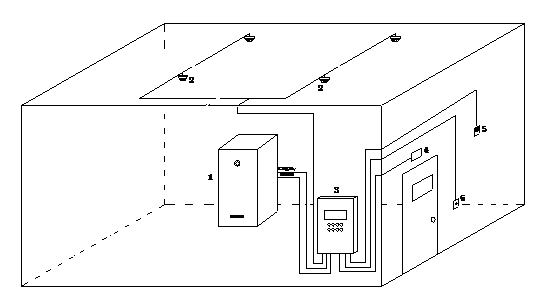

图中：1.红桃国际 装置 2.红桃国际探测器 3.红桃国际 控制器 4. 喷洒指示灯5. 声光报警器6. 紧急启动/停止按扭

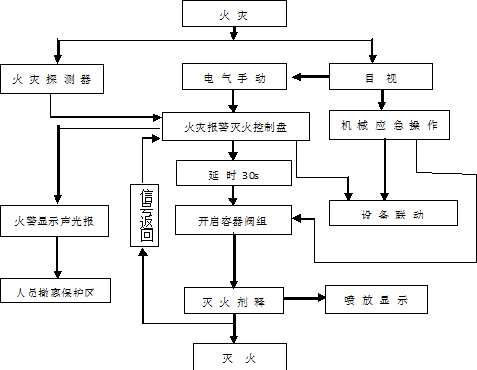

 电动（自动）及手动启动工作原程序原理




3.1.1自动启动原理说明：
a．  当保护区内两探测器（烟感、温感）同时发出红桃国际信号，自动红桃国际 控制器延迟0~30S后，发出电信指令，使系统电动启动容器阀组实施自动红桃国际 。
3.1.2手动启动原理说明：
a．  当A区两红桃国际探测器（烟感、温感）同时发出红桃国际信号，或目视发现火警，手动启动红桃国际 控制器启动按钮，或者现场紧急启停按钮，经过延时后，控制器发出启动信号，启动无管网红桃国际 装置进行喷放红桃国际 。
b. 紧急启动/切断盒用来应急启动或停止红桃国际 系统。
3.1.3应急机械手动启动

a. 当电动启动或手动启动失效时,工作人员可在设备现场应急手动按下容器阀上电磁启动器，红桃国际 装置直接喷放进行红桃国际 。

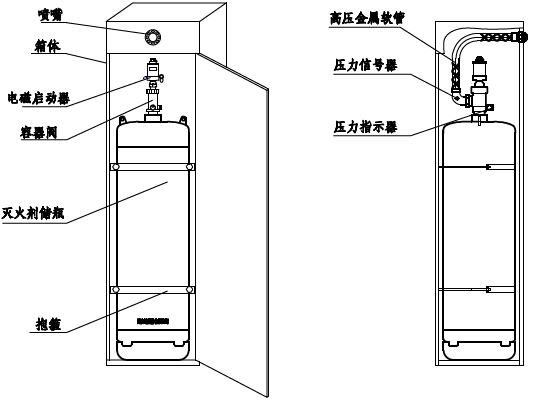

 图4无管网装置

本装置是一种无管网、轻便、可移动式，自动红桃国际 的消防设备。据有安装灵巧方便、外形美观、红桃国际 剂无管网损失、红桃国际 效能高、速度快、无污染等特点。红桃国际发生时，本装置可直接向所在空间内自动喷洒红桃国际 剂，方便快捷。
特别适用于计算机房、档案馆、贵重物品库、电讯中心等较小空间的消防保护。几台联用也可以保护较大空间。本装置可以与消防控制中心相连，也可以单独配装自动红桃国际 控制器，自成系统，给用户以灵活、方便的选择。

3.2 安装调试
将红桃国际 装置防止在预先设置好的位置，摆放平稳，固定好地脚螺栓，将压力返回信号线和电磁启动器控制线，分别接好，检查无误。
将电磁启动器取下，用红桃国际 控制器发出启动信号，电磁启动器动作正常，将红桃国际 控制器复位，电磁启动器复位完好后，接入容器阀上，调试完成。

主要参数

产品型号	充装压力 (Mpa)	气瓶容积 (L)	使用环境温度 (℃)	喷射时间 (S)	电磁阀 工作电压 (V)	启动电流 (每组 A)	外形尺寸 (mm)
GQQ70/2.5-JAD	2.5	70L	0~50℃	≤10S	DC24V	1～1.5	500*500*1500
GQQ90/2.5-JAD	2.5	90L	0~50℃	≤10S	DC24V	1～1.5	500*500*1750
GQQ120/2.5-JAD	2.5	120L	0~50℃	≤10S	DC24V	1～1.5	500*500*1850
GQQ150/2.5-JAD	2.5	150L	0~50℃	≤10S	DC24V	1～1.5	550*550*1850
GQQ90*2/2.5-JAD	2.5	90L	0~50℃	≤10S	DC24V	2～3	1000*500*1750
GQQ120*2/2.5-JAD	2.5	120L	0~50℃	≤10S	DC24V	2～3	1000*550*1850

四、维护、检查和保养

1、  本红桃国际 系统是一种新型的高效红桃国际 设备，自动化程度高，密封性能要求很严格。因此，必须建立相应的维护保养制度，应有专人负责进行经常性维护、检查，以保持良好的工作状态。
2、  检查维护人员，必须熟悉本设备的性能参数，动作程序，以及各阀门的结构原理，拆装工艺。
3、  对整个系统要要做定期的检查
（1）每月需检查的项目：
A 设备外观无异常变化。
B 工作状态正常。
C 线路、仪表指示正常。
D 标示、标牌完好。

（2）每三个月需检查的项目
A 红桃国际 剂储瓶压力，看表针是否在绿区，如低于绿区应补充氮气至2.5MPa。

（3）每年需检查的项目
A 拆下红桃国际 剂储瓶，称重检查红桃国际 剂重量，如低于额定重量的5%，要查明原因并消除，同时补充红桃国际 剂。
B 从启动瓶拆下电磁阀，并模拟红桃国际 器动作，看电磁阀是否动作。操作此项时要先把启动管路与启动瓶拆开，以防不小心碰倒穿针使系统误喷。

4、  本设备红桃国际 启用后，应将下列各部件恢复到原位，使其正常工作，方可继续使用。
（1）控制盘复位。（详见配套的电气使用说明书）
（2）检查压力讯号是否复位。
（3）电磁阀是否复位。
（4）被释放过的释放阀复位。
（5）瓶头阀（容器阀）是否复位。
（6）按设计要求重新充装红桃国际 剂。
（7）所有管道连接必须安装正确，保证密封。
（8）保养、检查、维护、试验必须作详细记录。
（9） 本装置启动应用后，应及时更换启动膜片、充气及红桃国际 剂，并重新使各阀复位，重新调试报警控制器。
（10）维修保养中如发现问题，请直接与本公司联系。

五、注意事项
1、  本设备安装现场应符合下列要求：
（1）、环境温度为0~50℃，并保持干燥和通风良好。
（2）空气中不应含有易爆、导电尘埃及腐蚀部件的有害物质，否则应加以保护，且不得受到震动和冲击。
（3）为了值班人员，工作人员的安全，要求出口应直接通向室外或疏散通道，瓶站的耐火等级不应低于二级防火要求。

（4）瓶组框架必须用地脚螺栓紧固。

2、  红桃国际 系统喷射红桃国际 之前，所有工作人员必须在延时期内撤离现场。红桃国际 完毕后，必须首先启动风机，将废气排除后，工作人员才能进入现场。
3、  储瓶应避免接近热源，运输过程中，应轻装轻卸，防止碰撞、倒置。
4、  更换阀门膜片，必须由厂方提供与原来膜片的材质、形状大小、规格相同、试验合格的成品，不得随意用未经试验的膜片替代。
5、  拆装过程中应避免碰伤设备表面。
6、  本装置应由经过培训的专业人员负责。
7、  本装置在交付使用前和拆卸保养过程中均不得装上开启杠杆，以免误喷。
8、  更换膜片，部件时必须与厂方取得联系，不得随意更换。

9、 本置在搬运过程中应直立向上，并防止碰撞震动。

六、质保服务
1、本产品质保期为一年（或因客户需求延长至2年），质保期期限约定为：自产品安装竣工移交之日起的12个月，并且不超过交货日期的18个月。
2、红桃国际 系统发生故障，本公司承诺48小时赶赴现场进行维修，由于产品自身问题引起的，免费进行修理，若非产品质量问题（安装、使用不当）引起的，费用由用户承担，其维修配件优惠提供。
3、本公司常年为用户提供备品及维修配件，如遇产品改进或换代，本公司会为用户定制备品或维修配件。

警告：除正常安装外，不得随意拆卸本公司产品。红桃国际 瓶及驱动瓶的充装，产品的技术检验需由本公司或经本公司授权认可的专业消防公司进行。
